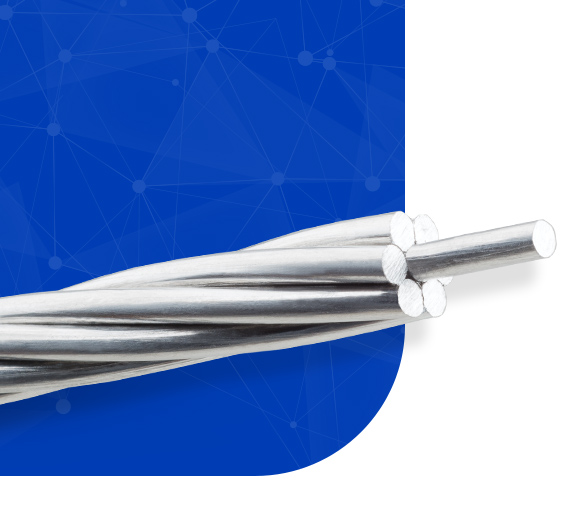

Cabo de Alumínio para Linhas Aéreas (CA)

Cabo de Alumínio para Linhas Aéreas (CA) Download da Ficha em PDF

Cabo de Alumínio para Linhas Aéreas (CA)


CONDUTOR

Fios de alumínio 1350, na tempera H19.


ACONDICIONAMENTO

Em rolos ou bobinas.


NORMA(S) APLICÁVEL(IS)

ABNT NBR 7271 • Cabos de alumínio nus para linhas aéreas.
ASTM B 231 • Concentric-lay-stranded aluminum 1350 conductors (ASC).


DADOS CONSTRUTIVOS


CÓDIGO BITOLA (AWG) ou  (MCM) SEÇÃO NOMINAL (mm²) Nº FIOS X DIÂMETRO (mm) DIÂMETRO NOMINAL DO CABO (mm) MASSA NOMINAL (kg/km) RMC (kN) RESISTÊNCIA ELÉTRICA NOMINAL C.C. 20ºC (ohm/km)
Peachbell 6 13,21 7 x 1,55 4,65 36,4 2,50 2,1755
Rose 4 21,12 7 x 1,96 5,88 58,2 3,91 1,3606
Lily 3 26,61 7 x 2,20 6,60 73,4 4,85 1,0799
Iris 2 33,54 7 x 2,47 7,41 92,5 5,99 0,8567
Pansy 1 42,49 7 x 2,78 8,34 117,1 7,30 0,6763
Poppy 1/0 53,52 7 x 3,12 9,36 147,6 8,84 0,5369
Aster 2/0 67,35 7 x 3,50 10,50 185,7 11,12 0,4267
Phlox 3/0 84,91 7 x 3,93 11,79 234,1 13,45 0,3384
Oxlip 4/0 107,41 7 x 4,42 13,26 296,1 17,01 0,2675
Sneezewort 250 126,67 7 x 4,80 14,40 349,2 20,06 0,2269
Valerian 250 126,37 19 x 2,91 14,55 348,4 20,68 0,2274
Daisy 266,8 135,25 7 x 4,96 14,88 372,9 21,42 0,2125
Laurel 266,8 135,20 19 x 3,01 15,05 372,8 22,13 0,2125
Peony 300 151,85 19 x 3,19 15,95 418,7 24,29 0,1892
Tulip 336,4 170,48 19 x 3,38 16,90 470,0 27,27 0,1686
Daffodil 350 177,62 19 x 3,45 17,25 489,7 28,41 0,1618
Canna 397,5 202,09 19 x 3,68 18,40 557,2 31,76 0,1422
Goldentuft 450 228,14 19 x 3,91 19,55 629,0 35,01 0,1260
Cosmos 477 241,15 19 x 4,02 20,10 664,9 37,01 0,1192
Syringa 477 241,03 37 x 2,88 20,16 664,5 38,60 0,1192
Zinnia 500 253,30 19 x 4,12 20,60 698,4 38,87 0,1134
Hyacinth 500 252,89 37 x 2,95 20,65 697,2 40,50 0,1136
Dahlia 556,5 282,37 19 x 4,35 21,75 778,5 43,33 0,1018
Mistletoe 556,5 281,07 37 x 3,11 21,77 774,9 43,99 0,1022
Meadowsweet 600 303,18 37 x 3,23 22,61 835,9 47,45 0,0948
Orchid 636 322,24 37 x 3,33 23,31 888,4 50,44 0,0892
Heuchera 650 330,03 37 x 3,37 23,59 909,9 51,66 0,0871
Verbena 700 353,95 37 x 3,49 24,43 975,9 55,40 0,0812
Flag 700 354,45 61 x 2,72 24,48 977,2 57,10 0,0811
Violet 715,5 362,11 37 x 3,53 24,71 998,4 56,68 0,0794
Nasturtium 715,5 362,31 61 x 2,75 24,75 998,9 58,37 0,0793
Petunia 750 380,81 37 x 3,62 25,34 1050,0 58,56 0,0755
Cattail 750 380,99 61 x 2,82 25,38 1050,0 60,35 0,0754
Arbutus 795 402,14 37 x 3,72 26,04 1109,0 61,85 0,0715
Lilac 795 402,92 61 x 2,90 26,10 1111,0 63,82 0,0713
Anemone 874,5 444,27 37 x 3,91 27,37 1225,0 66,71 0,0647
Cockscomb 900 455,70 37 x 3,96 27,72 1256,0 68,42 0,0631
Snapdragon 900 457,44 61 x 3,09 27,81 1261,0 70,81 0,0628
Magnolia 954 483,74 37 x 4,08 28,56 1334,0 72,63 0,0594
Goldenrod 954 484,48 61 x 3,18 28,62 1336,0 75,00 0,0593
Hawkweed 1.000 507,74 37 x 4,18 29,26 1400,0 76,24 0,0566
Camelia 1.000 506,04 61 x 3,25 29,25 1395,0 78,34 0,0568
Bluebell 1.033 522,42 37 x 4,24 29,68 1440,0 78,44 0,0550
Larkspur 1.033 524,90 61 x 3,31 29,79 1447,0 81,25 0,0547
Marigold 1.113 563,65 61 x 3,43 30,87 1554,0 87,25 0,0510
Hawthorn 1.192,50 603,78 61 x 3,55 31,95 1665,0 93,46 0,0476
Narcissus 1.272 645,29 61 x 3,67 33,03 1779,0 98,15 0,0445
Columbine 1.351,50 684,55 61 x 3,78 34,02 1887,0 104,10 0,0420
