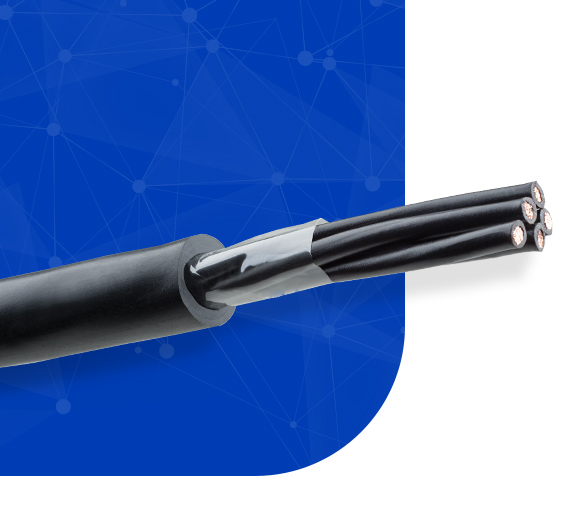

Cabo Controle Lamenax 0,6/1kV
CONDUTOR
Fio de cobre nu, têmpera mole, encordoamento classe 5.
ISOLAÇÃO
Composto termoplástico à base de PVC, permitindo uma temperatura máxima de operação no condutor de 70ºC em serviço continuo, 100ºC em sobrecarga e 160ºC em curto-circuito. Possui especiais características quanto à não propagação e auto extinção de fogo.
COBERTURA
Composto termoplástico à base de PVC, possuindo especiais características quanto à não propagação e auto extinção de fogo.
APLICAÇÃO
Os cabos Controle Lamenax são destinados a circuitos de controle e comando e em instalações elétricas industriais e comerciais (ex: subestações, indústrias, edifícios comerciais inteligentes, etc.)
IDENTIFICAÇÃO
Veias pretas numeradas.
ACONDICIONAMENTO
Em bobinas.
NORMA(S) APLICÁVEL(IS)
ABNT NBR 7289 • Cabos de Controle com isolação extrudada de PE ou PVC para tensões até 1kV.
DADOS CONSTRUTIVOS *
| SEÇÃO NOMINAL (mm²) | NÚMERO DE VEIAS | ESPESSURA NOMINAL (mm) | DIÂMETRO EXTERNO NOMINAL (mm) | PESO LIQUIDO NOMINAL (kg/km) | ACONDICIONAMENTO (m) | |
| ISOLAÇÃO | COBERTURA | BOBINA | ||||
| 1,5 | 5 | 0,8 | 1,1 | 10,9 | 185 | ✔ |
| 1,5 | 7 | 0,8 | 1,1 | 11,8 | 235 | ✔ |
| 1,5 | 9 | 0,8 | 1,2 | 14,5 | 303 | ✔ |
| 1,5 | 12 | 0,8 | 1,3 | 15,8 | 386 | ✔ |
| 1,5 | 16 | 0,8 | 1,3 | 17,5 | 488 | ✔ |
| 1,5 | 20 | 0,8 | 1,4 | 19,7 | 600 | ✔ |
| 1,5 | 25 | 0,8 | 1,5 | 21,9 | 740 | ✔ |
| 2,5 | 5 | 0,8 | 1,1 | 12,0 | 246 | ✔ |
| 2,5 | 7 | 0,8 | 1,2 | 13,3 | 324 | ✔ |
| 2,5 | 9 | 0,8 | 1,3 | 16,4 | 416 | ✔ |
| 2,5 | 12 | 0,8 | 1,3 | 17,6 | 522 | ✔ |
| 2,5 | 16 | 0,8 | 1,4 | 19,8 | 675 | ✔ |
| 2,5 | 20 | 0,8 | 1,5 | 22,2 | 832 | ✔ |
| 2,5 | 25 | 0,8 | 1,5 | 24,6 | 1012 | ✔ |
